1、額定電壓:無要求
2、工作溫度:-65~+80℃

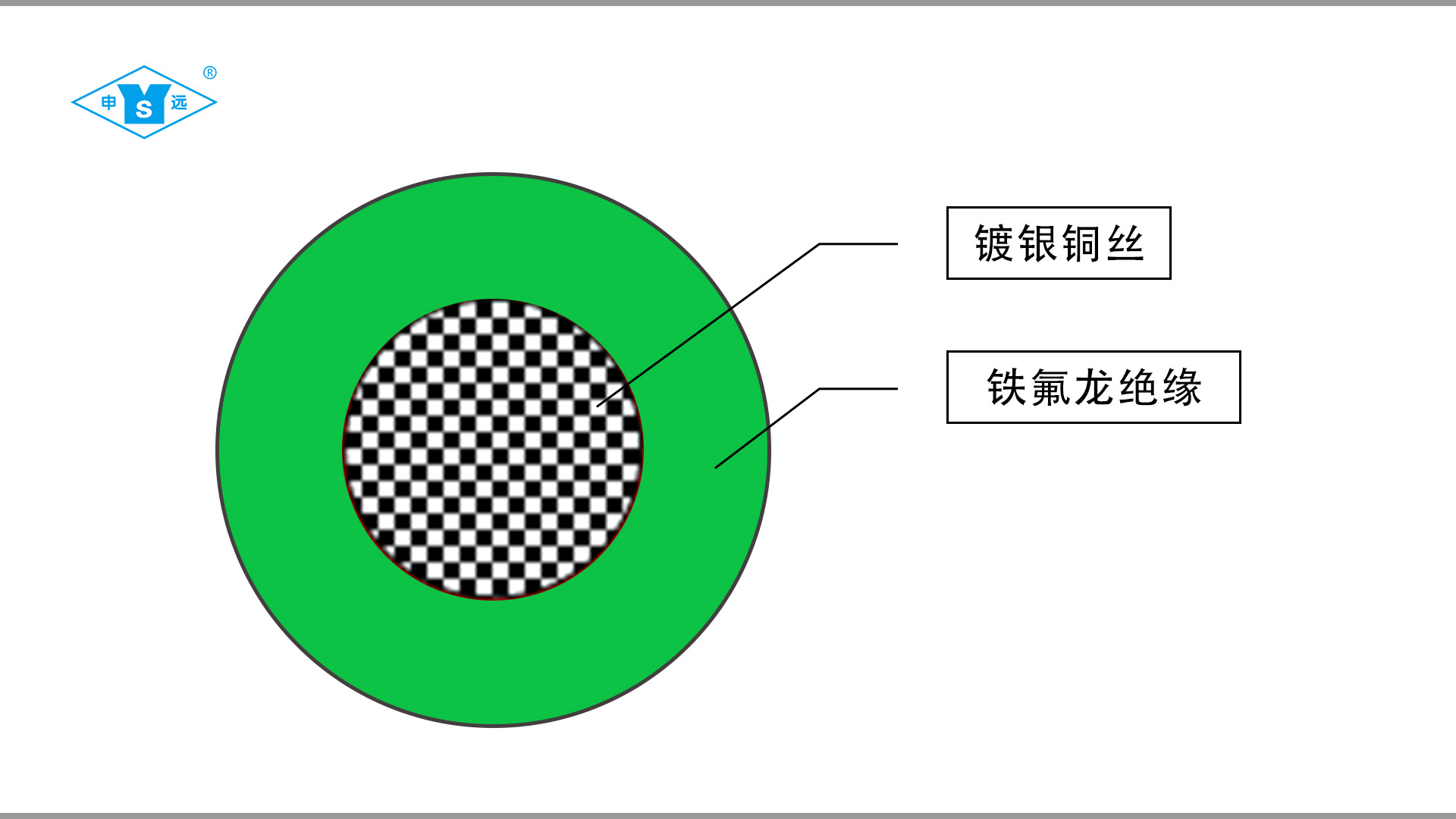

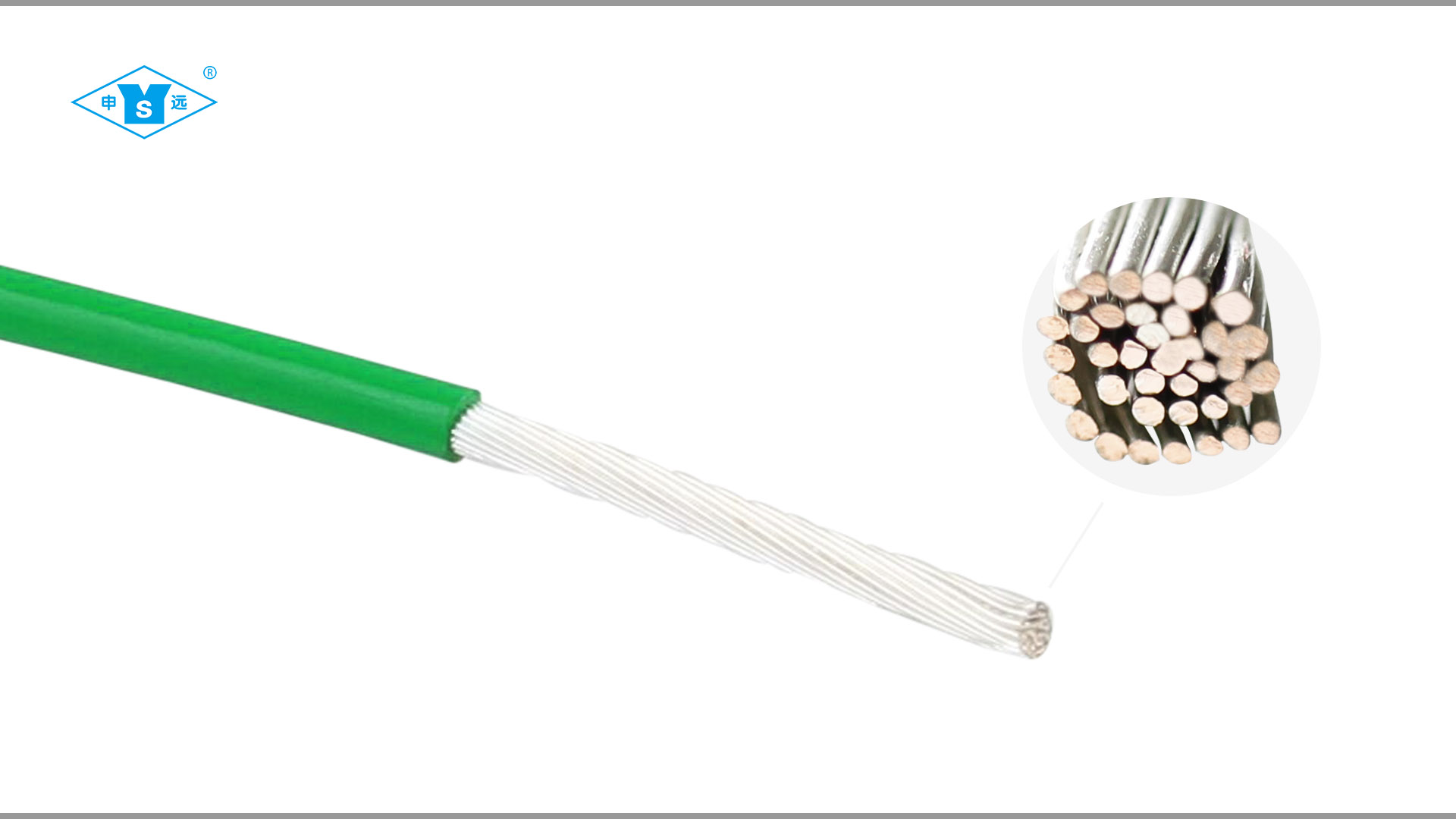

3、導 體:實芯或絞合鍍銀或鍍鎳銅線
4、絕 緣:PTFE 鐵氟龍
5、顏 色:紅/黃/蘭/白/黑/黃綠/棕等
線規 (AWG) |
導體結構 根數/線徑 |
絕緣厚度 (mm) |
平均外徑 (mm) |
20 ℃時導體直流電阻 (Ω/km) |
包裝長度 (m) |
10 |
37 × 0.43 |
0.21 |
3.43 |
3.546 |
305 |
12 |
19 × 0.49 |
0.21 |
2.87 |
5.64 |
305 |
14 |
19 × 0.37 |
0.21 |
2.27 |
8.96 |
305 |
16 |
19 × 0.30 |
0.21 |
1.92 |
14.6 |
305 |
17 |
19 × 0.26 |
0.21 |
1.72 |
18.3 |
305 |
18 |
19 × 0.23 |
0.21 |
1.57 |
23.2 |
305 |
20 |
19 × 0.18 |
0.21 |
1.37 |
36.7 |
305 |
1 × 0.80 |
0.21 |
1.22 |
35.2 |
305 |
|
22 |
19 × 0.16 |
0.21 |
1.22 |
59.4 |
610 |
1 × 0.65 |
0.21 |
1.07 |
56.4 |
610 |
|
24 |
7 × 0.20 |
0.21 |
1.02 |
94.2 |
610 |
1 × 0.05 |
0.21 |
0.92 |
89.3 |
610 |
|
26 |
7 × 0.16 |
0.21 |
0.90 |
150 |
610 |
1 × 0.40 |
0.21 |
0.82 |
143 |
610 |
|
28 |
7 × 0.12 |
0.21 |
0.78 |
239 |
610 |
1 × 0.32 |
0.21 |
0.74 |
227 |
610 |
|
30 |
7 × 0.10 |
0.21 |
0.72 |
381 |
610 |
1 × 0.254 |
0.21 |
0.674 |
361 |
610 |
|
32 |
7 × 0.08 |
0.21 |
0.66 |
664.8 |
610 |
1 × 0.20 |
0.21 |
0.62 |
588.3 |
610 |
|
34 |
7 × 0.06 |
0.21 |
0.60 |
948.38 |
610 |
1 × 0.16 |
0.21 |
0.58 |
910.45 |
610 |
|
36 |
7 × 0.05 |
0.21 |
0.57 |
1500.98 |
610 |
1 × 0.12 |
0.21 |
0.54 |
1400.94 |
610 |
