1、額定電壓:600V
2、工作溫度:-80~+250℃

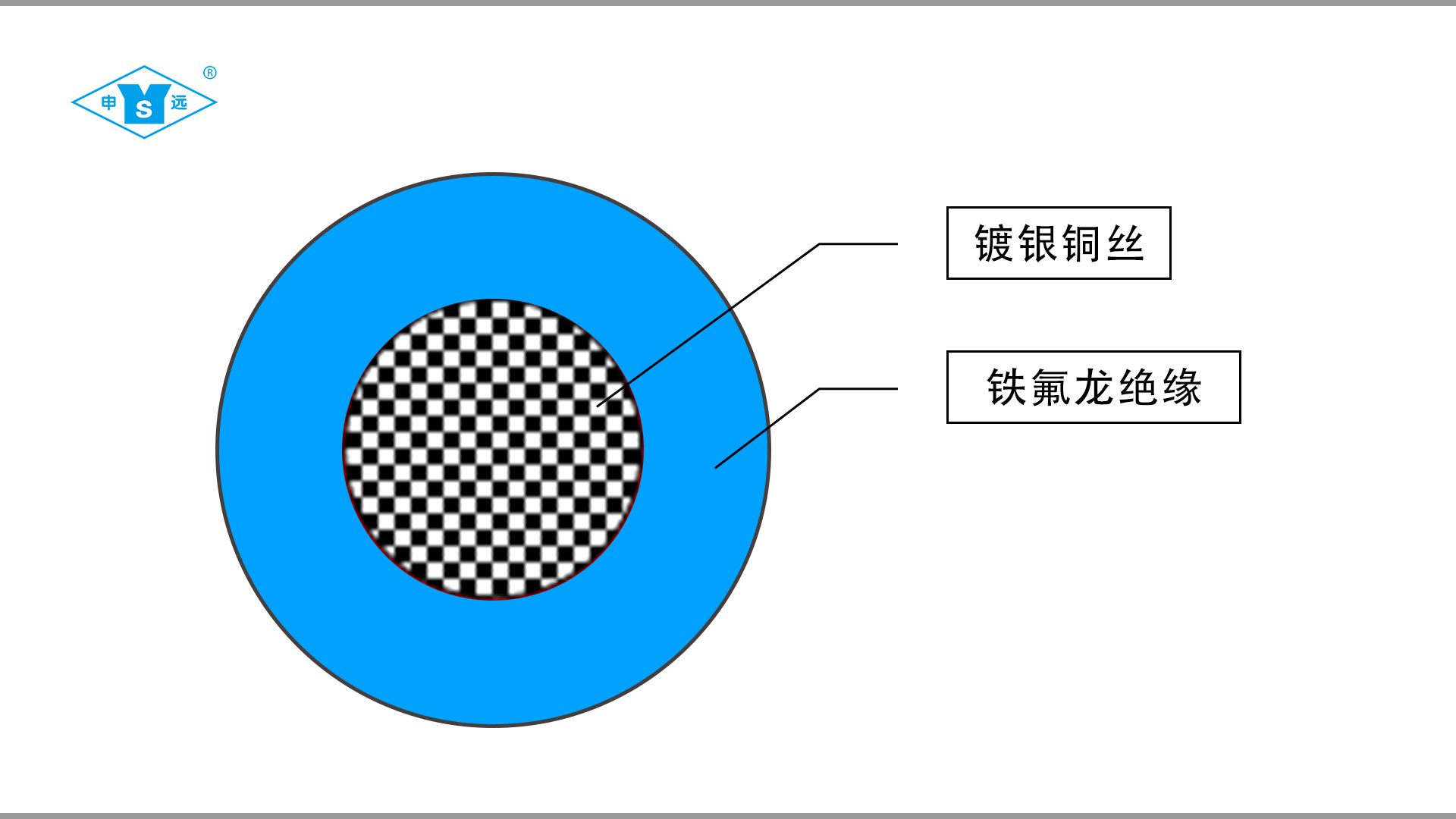

3、導 體:實芯或絞合鍍銀或鍍鎳銅線
4、絕 緣:PTFE 鐵氟龍
5、顏 色:紅/黃/蘭/白/黑/黃綠/棕等
線規 (AWG) |
導體結構 根數/線徑 |
絕緣厚度 (mm) |
平均外徑 (mm) |
20 ℃時導體直流電阻 (Ω/km) |
包裝長度 (m) |
10 |
37 × 0.43 |
0.77 |
4.55 |
3.546 |
305 |
12 |
19 × 0.49 |
0.51 |
3.47 |
5.64 |
305 |
14 |
19 × 0.37 |
0.51 |
2.87 |
8.96 |
305 |
16 |
19 × 0.30 |
0.51 |
2.52 |
14.6 |
305 |
17 |
19 × 0.26 |
0.51 |
2.32 |
18.3 |
305 |
18 |
19 × 0.23 |
0.51 |
2.17 |
23.2 |
305 |
20 |
19 × 0.18 |
0.51 |
1.97 |
36.7 |
305 |
1 × 0.80 |
0.51 |
1.82 |
35.2 |
305 |
|
22 |
19 × 0.16 |
0.51 |
1.82 |
59.4 |
610 |
1 × 0.65 |
0.51 |
1.67 |
56.4 |
610 |
|
24 |
7 × 0.20 |
0.51 |
1.62 |
94.2 |
610 |
1 × 0.05 |
0.51 |
1.52 |
89.3 |
610 |
