額定電壓:AC 600V/DC 900V、AC 1000V/DC 1500V
工作溫度:-40~+125℃/+150℃
導 體:裸軟銅或鍍錫軟銅絞線
絕 緣:交聯聚烯烴

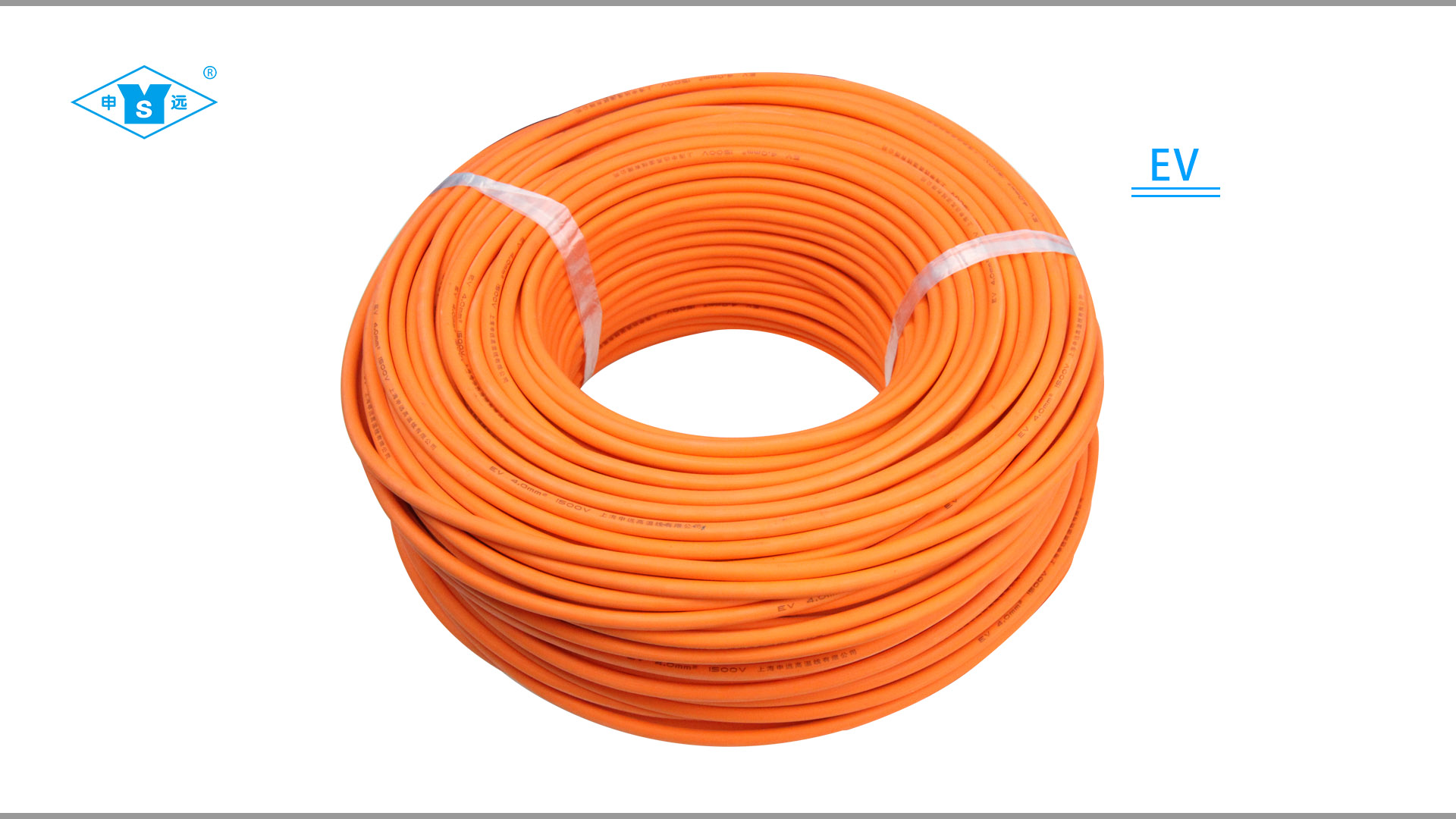

顏 色:橙色
導體截面積:1.5mm2~120mm2
產品優勢
①優良的耐熱、耐寒、耐油、耐輻射以及耐候性;
②通過單根垂直燃燒試驗,良好的阻燃性;
③交聯聚烯烴具有良好的柔軟性,易于安裝使用;
④不含鹵素,遵循環保型產品發展方向。
產品應用
用于電動汽車,包括但不限于混合動力汽車、電動汽車電池、汽車逆變器、發電線等。
一、AC 600V/DC 900V
線材規格 |
導 體 |
絕 緣 |
||
導體截面(mm2) |
結構 |
外徑 |
厚度 |
外徑 |
1.5 |
48/0.20 |
1.60 |
0.7 |
3.0 |
2.5 |
79/0.20 |
2.05 |
0.8 |
3.9 |
4 |
130/0.20 |
2.60 |
0.8 |
4.2 |
6 |
190/0.20 |
3.60 |
0.8 |
5.2 |
10 |
323/0.20 |
4.60 |
0.8 |
6.0 |
16 |
513/0.20 |
5.50 |
0.8 |
7.1 |
25 |
798/0.20 |
6.90 |
0.8 |
8.8 |
35 |
1121/0.20 |
8.00 |
1.0 |
10.4 |
50 |
1596/0.20 |
9.80 |
1.0 |
12.2 |
70 |
2257/0.20 |
11.40 |
1.2 |
14.4 |
二、AC 1000V/DC 1500V
線材規格 |
導 體 |
絕 緣 |
||
導體截面(mm2) |
結構 |
外徑 |
厚度 |
外徑 |
1.5 |
48/0.20 |
1.60 |
1.0 |
4.0 |
2.5 |
79/0.20 |
2.05 |
1.0 |
4.5 |
4 |
130/0.20 |
2.60 |
1.0 |
5.35 |
6 |
190/0.20 |
3.60 |
1.0 |
6.0 |
10 |
323/0.20 |
4.60 |
1.0 |
6.8 |
16 |
513/0.20 |
5.50 |
1.2 |
8.2 |
25 |
798/0.20 |
6.90 |
1.3 |
9.8 |
35 |
1121/0.20 |
8.00 |
1.5 |
11.4 |
50 |
1596/0.20 |
9.80 |
1.5 |
13.5 |
70 |
2257/0.20 |
11.40 |
1.5 |
15.1 |
