額定電壓:AC 600V/DC 900V
工作溫度:-60~+200℃
導體截面積:1.5mm2~120mm2
導 體:裸軟銅或鍍錫軟銅絞線
絕 緣:硅橡膠
屏蔽1:裸銅絲或鍍錫銅絲編織
屏蔽2:鋁箔帶
護 套:硅橡膠
顏 色:橙色
產品優勢
①優良的耐熱、耐寒、耐油、耐輻射以及耐候性;
②通過單根垂直燃燒試驗,良好的阻燃性;
③硅橡膠具有優異的柔軟性,易于安裝使用;
④良好的EMI、EMC抗電磁干擾能力;
⑤不含鹵素,遵循環保型產品發展方向。
產品應用

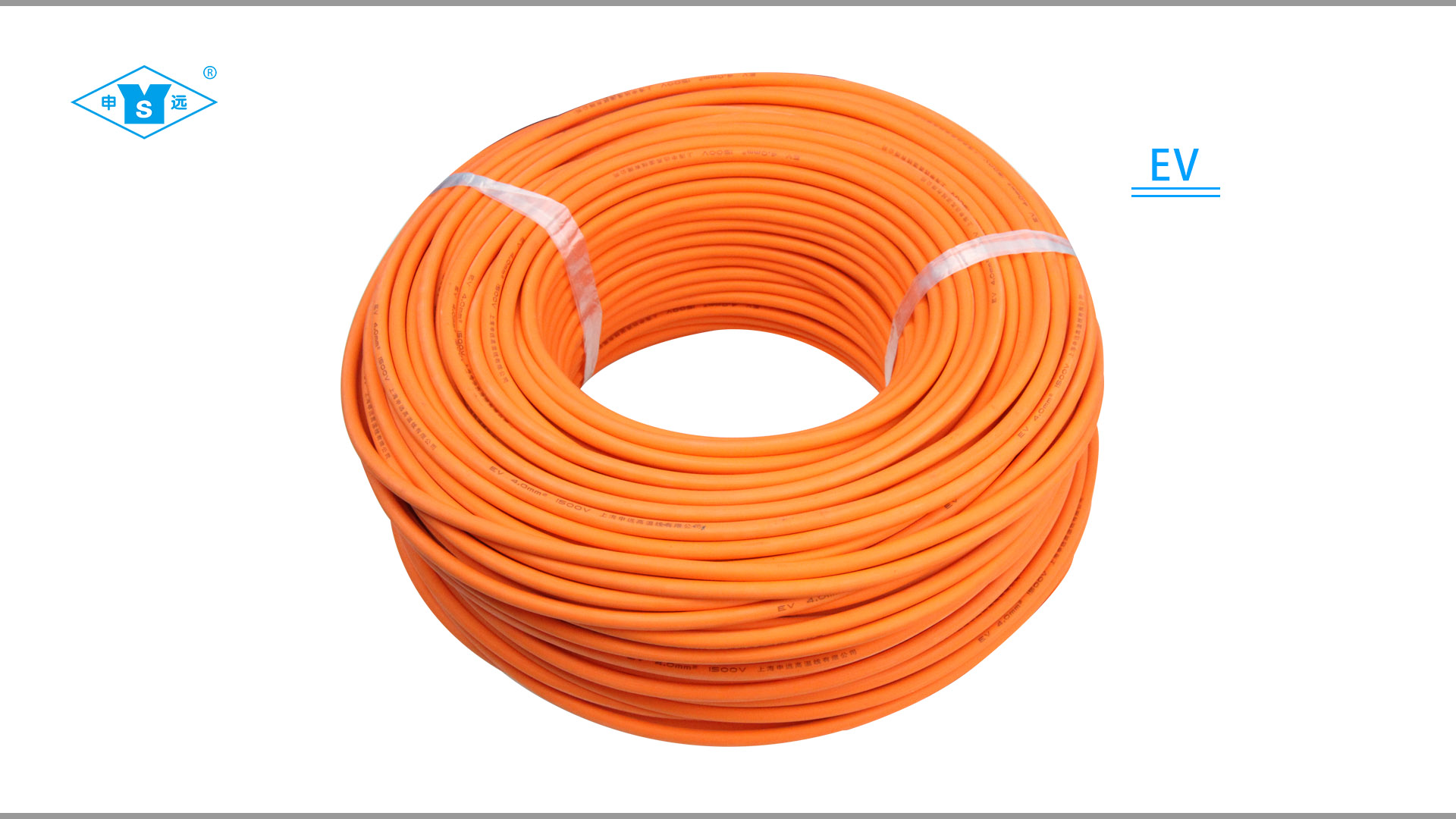

用于電動汽車,包括但不限于混合動力汽車、電動汽車電池、汽車逆變器、發電線等。
AC 600V/DC 900V
線材規格 |
導體 |
絕緣外徑 |
屏蔽 |
護套外徑 |
||
導體截面 (mm2) |
結構 (mm) |
外徑 |
材料1 |
材料2 |
||
1.5 |
48/0.20 |
1.60 |
2.4 |
裸銅絲或鍍錫銅絲編織 |
鋁箔帶 |
4.1 |
2.5 |
79/0.20 |
2.05 |
3.0 |
4.7 |
||
4 |
130/0.20 |
2.60 |
3.6 |
5.8 |
||
6 |
190/0.20 |
3.60 |
4.2 |
6.5 |
||
10 |
323/0.20 |
4.60 |
6.0 |
8.8 |
||
16 |
513/0.20 |
5.50 |
7.2 |
9.8 |
||
25 |
798/0.20 |
6.90 |
8.6 |
12.0 |
||
35 |
1121/0.20 |
8.00 |
10.4 |
14.2 |
||
50 |
1596/0.20 |
9.80 |
12.1 |
15.6 |
||
70 |
2257/0.20 |
11.40 |
15.4 |
19.8 |
||
95 |
3034/0.20 |
13.2 |
17.8 |
22.4 |
||
120 |
3848/0.20 |
14.8 |
19.6 |
23.4 |
