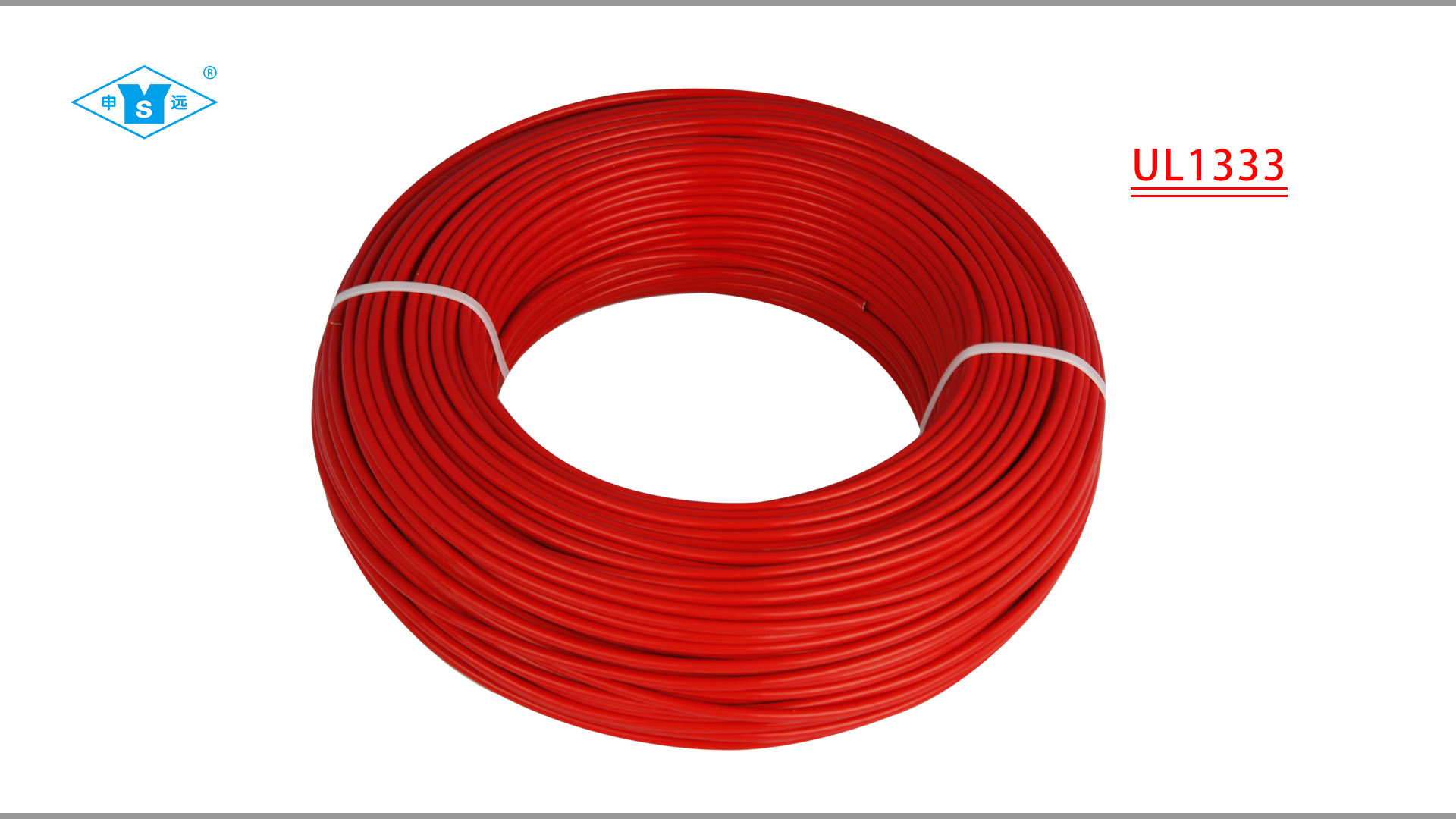

1、額定電壓:300V
2、工作溫度:-65~+150℃

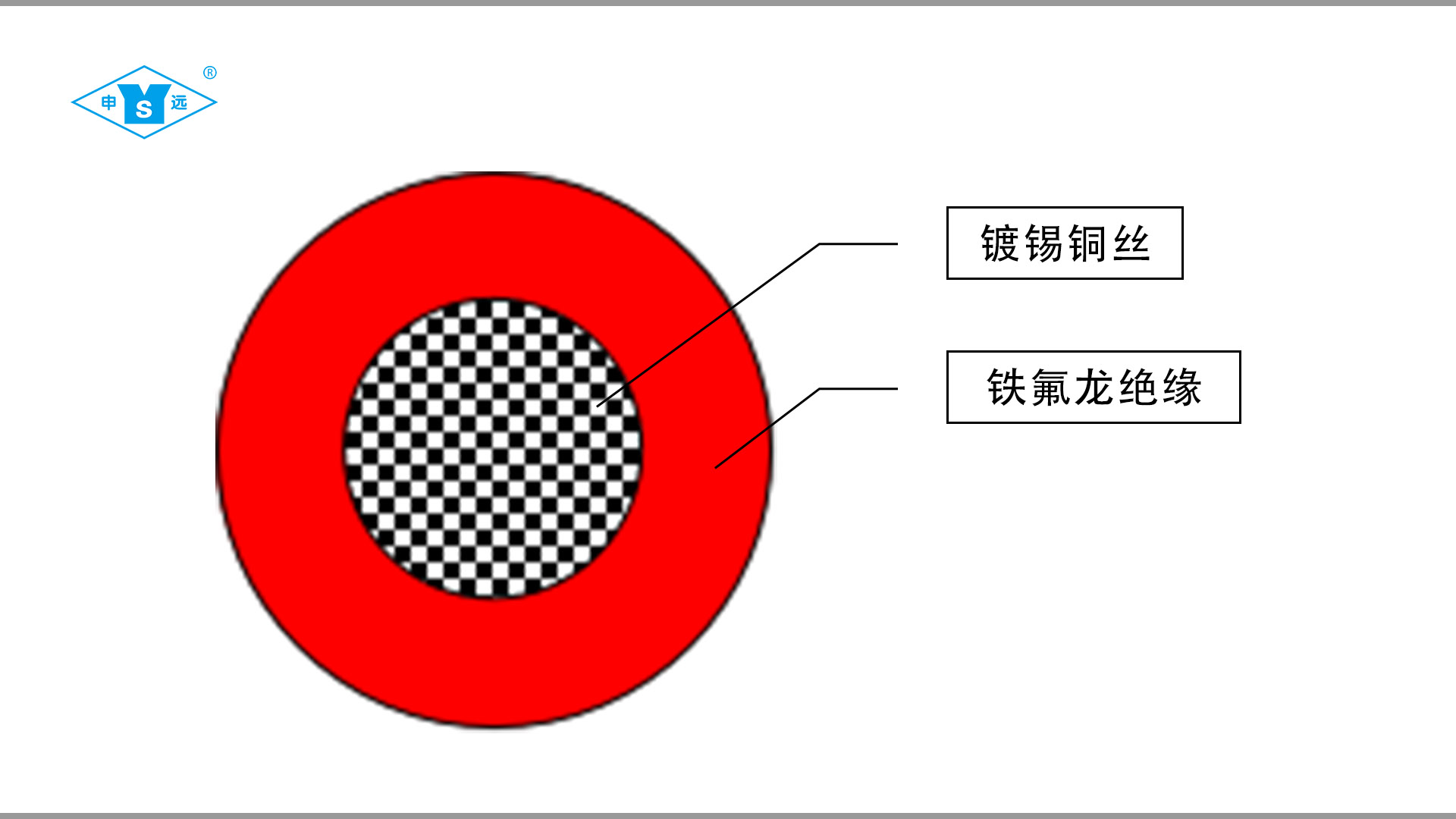

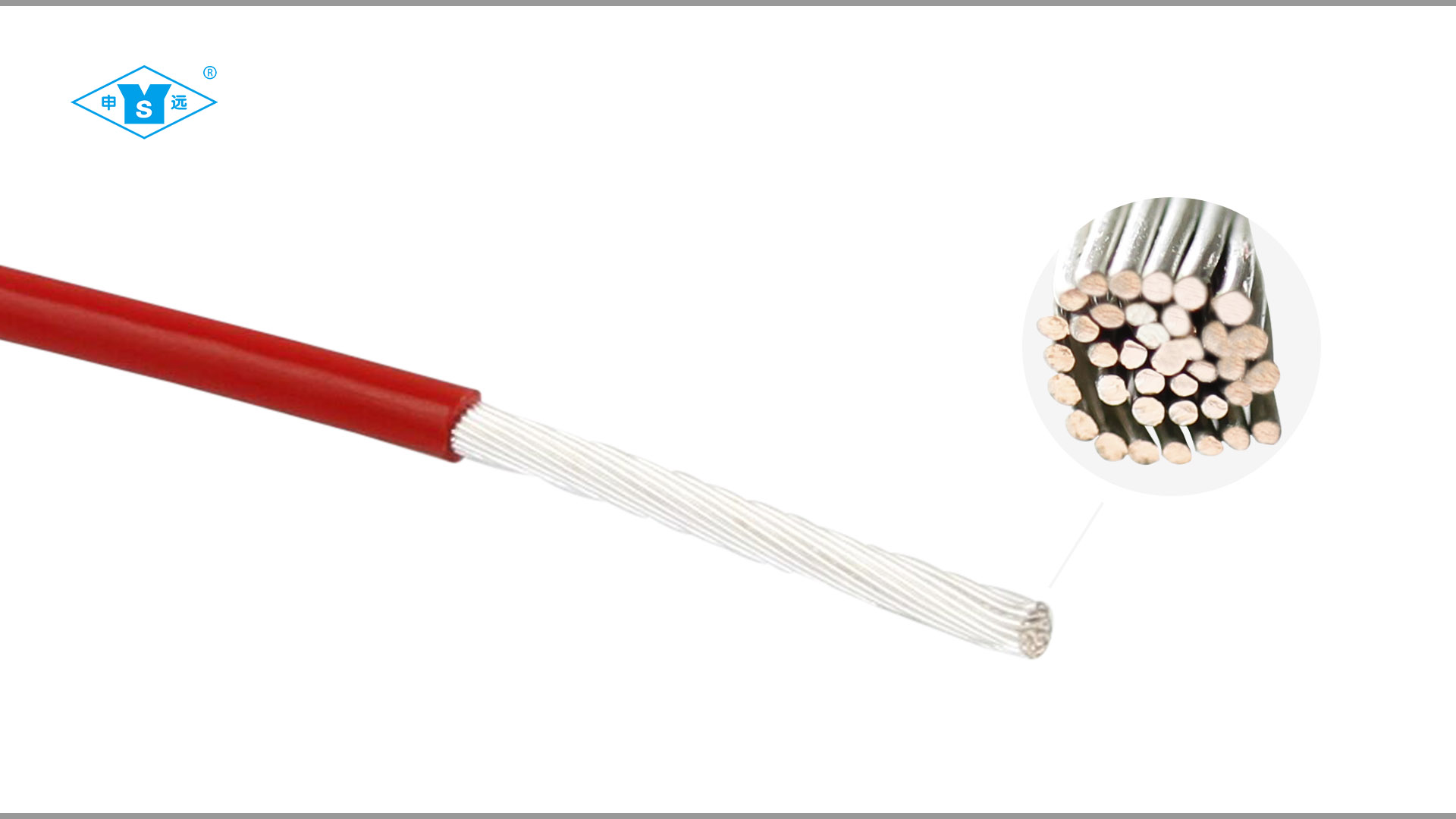

3、導 體:實芯或絞合鍍錫銅線
4、絕 緣:FEP 鐵氟龍
5、顏 色:紅/黃/蘭/白/黑/黃綠/棕等
線規 (AWG) |
導體結構 根數/線徑 |
絕緣厚度 (mm) |
平均外徑 (mm) |
20 ℃時導體直流電阻 (Ω/km) |
包裝長度 (m) |
10 |
37 × 0.43 |
0.33 |
3.67 |
3.546 |
305 |
12 |
19 × 0.49 |
0.33 |
3.11 |
5.64 |
305 |
14 |
19 × 0.37 |
0.33 |
2.51 |
8.96 |
305 |
16 |
19 × 0.30 |
0.33 |
2.16 |
14.6 |
305 |
17 |
19 × 0.26 |
0.33 |
1.96 |
18.3 |
305 |
18 |
19 × 0.23 |
0.33 |
1.81 |
23.2 |
305 |
20 |
19 × 0.20 |
0.33 |
1.61 |
36.7 |
305 |
1 × 0.80 |
0.33 |
1.46 |
35.2 |
305 |
|
22 |
19 × 0.16 |
0.33 |
1.46 |
59.4 |
610 |
1 × 0.65 |
0.33 |
1.31 |
56.4 |
610 |
|
24 |
7 × 0.20 |
0.33 |
1.26 |
94.2 |
610 |
1 × 0.50 |
0.33 |
1.16 |
89.3 |
610 |
|
26 |
7 × 0.16 |
0.33 |
1.14 |
150 |
610 |
1 × 0.40 |
0.33 |
1.06 |
143 |
610 |
|
28 |
7 × 0.12 |
0.33 |
1.02 |
239 |
610 |
1 × 0.32 |
0.33 |
0.98 |
227 |
610 |
|
30 |
7 × 0.10 |
0.33 |
0.96 |
381 |
610 |
1 × 0.254 |
0.33 |
0.914 |
361 |
610 |
