產品型號
AGG-直流Q31/0114000209C026-2017
產品特性
1、額定電壓： 5KV、10KV、15KV、20KV、25KV、30KV
2、工作溫度：-60～+200℃

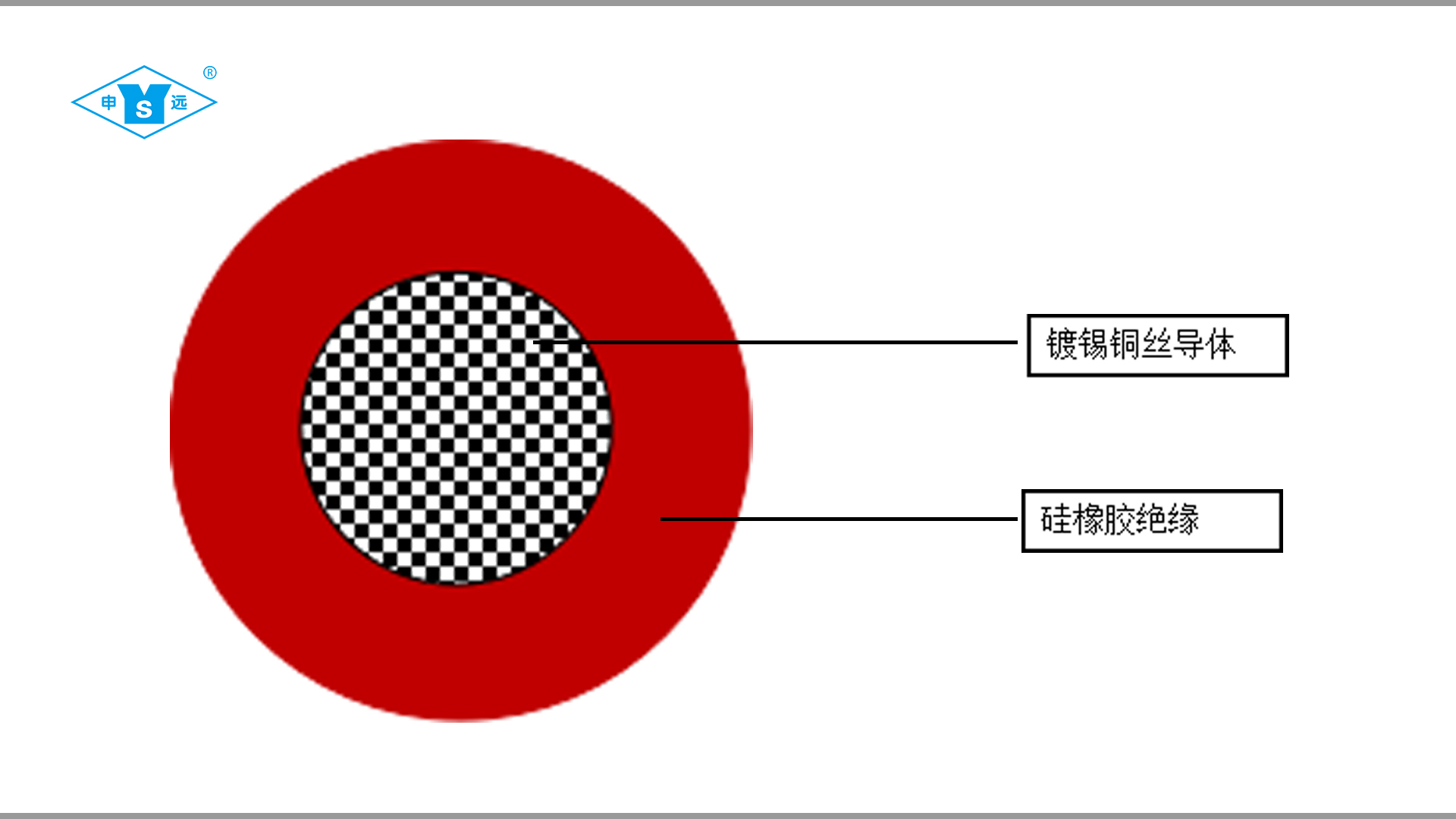

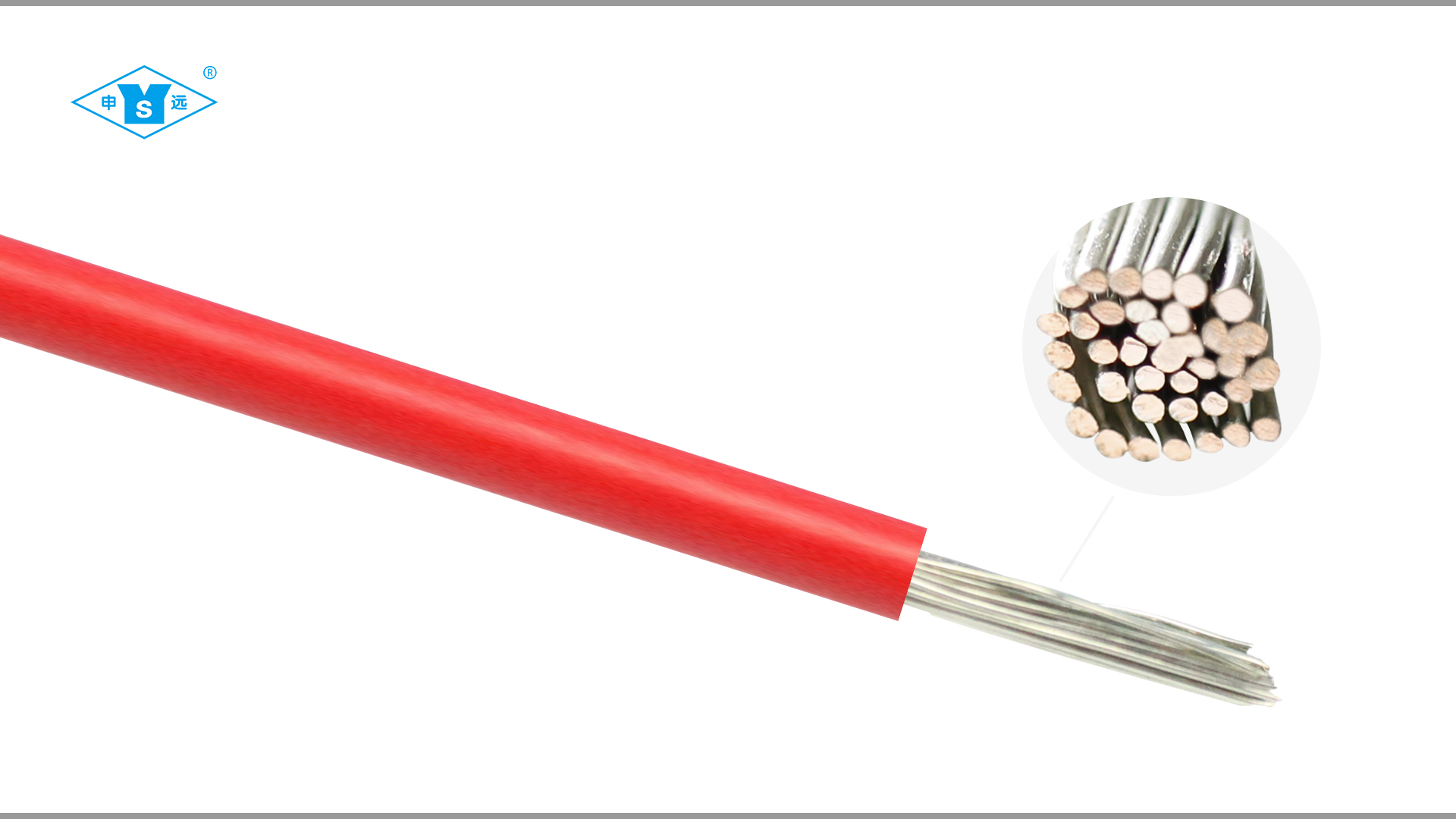

3、導體：絞合鍍錫銅線
4、絕 緣：硅橡膠
5、顏 色：紅/黃/蘭/白/黑/黃綠/棕等
特點/用途
特點/用途： 具有優良的高溫耐低溫性能，具有優良的電絕緣性能，優良的化學穩定性能，耐高電壓，耐老化，使用壽命長。且柔軟便于安裝。 廣泛應用于煤氣點火、汽車點火、高壓測試臺、電視機、微波爐、霓紅燈、儀器儀表內部高壓、安裝連接用電子電器及其他器械的高電壓場合。
交貨要求
交貨要求： 按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
技術參數
| 電壓等級 | 導體標稱截面 | 導體結構 | 絕緣厚度 | 平均外徑 | 20 ℃ 時導體電阻最大值 |
| KV | mm2 | 根數/單線直徑 | mm | mm | Ω/km |
| 5 | 0.2 | 7/0.20 | 1 | 2.6 | 95 |
| 0.35 | 19/0.16 | 1 | 2.8 | 53.1 | |
| 0.5 | 16/0.20 | 1 | 3 | 10.1 | |
| 0.75 | 24/0.20 | 1.2 | 3.6 | 26.7 | |
| 1 | 32/0.20 | 1.3 | 4 | 20 | |
| 1.5 | 30/0.25 | 1.5 | 4.6 | 13.7 | |
| 2.5 | 49/0.25 | 1.6 | 5.4 | 8.21 | |
| 10 | 0.2 | 7/0.20 | 1.3 | 3.2 | 95 |
| 0.35 | 19/0.16 | 1.3 | 3.4 | 53.1 | |
| 0.5 | 16/0.20 | 1.3 | 3.6 | 10.1 | |
| 0.75 | 24/0.20 | 1.5 | 4.2 | 26.7 | |
| 1 | 32/0.20 | 1.5 | 4.4 | 20 | |
| 1.5 | 30/0.25 | 1.8 | 5.2 | 13.7 | |
| 2.5 | 49/0.25 | 1.8 | 5.8 | 8.21 | |
| 4 | 56/0.30 | 2 | 6.8 | 5.09 | |
| 6 | 84/0.30 | 2 | 7.6 | 3.39 | |
| 15 | 0.2 | 7/0.20 | 1.7 | 4 | 95 |
| 0.35 | 19/0.16 | 1.7 | 4.2 | 53.1 | |
| 0.5 | 16/0.20 | 1.7 | 4.4 | 40.1 | |
| 0.75 | 24/0.20 | 2 | 5.2 | 26.7 | |
| 1 | 32/0.20 | 2 | 5.3 | 20 | |
| 1.5 | 30/0.25 | 2.2 | 6 | 13.7 | |
| 2.5 | 49/0.25 | 2.2 | 6.6 | 8.21 | |
| 4 | 56/0.30 | 2.4 | 7.6 | 5.09 | |
| 6 | 84/0.30 | 2.4 | 8.4 | 3.39 | |
| 20 | 0.2 | 7/0.20 | 1.8 | 4.2 | 95 |
| 0.35 | 19/0.16 | 1.8 | 4.4 | 53.1 | |
| 0.5 | 16/0.20 | 1.8 | 4.6 | 40.1 | |
| 0.75 | 24/0.20 | 2.2 | 5.6 | 26.7 | |
| 1 | 32/0.20 | 2.2 | 5.8 | 20 | |
| 1.5 | 30/0.25 | 2.4 | 6.4 | 13.7 | |
| 2.5 | 49/0.25 | 2.4 | 7 | 8.21 | |
| 4 | 56/0.30 | 2.6 | 8 | 5.09 | |
| 6 | 84/0.30 | 2.6 | 8.8 | 3.39 | |
| 25 | 0.2 | 7/0.20 | 2.5 | 5.6 | 95 |
| 0.35 | 19/0.16 | 2.5 | 5.8 | 53.1 | |
| 0.5 | 16/0.20 | 2.5 | 6 | 40.1 | |
| 0.75 | 24/0.20 | 2.7 | 6.6 | 26.7 | |
| 1 | 32/0.20 | 2.7 | 6.8 | 20 | |
| 1.5 | 30/0.25 | 2.9 | 7.5 | 13.7 | |
| 2.5 | 49/0.25 | 2.9 | 8 | 8.21 | |
| 4 | 56/0.30 | 3.1 | 9 | 5.09 | |
| 6 | 84/0.30 | 3.1 | 9.8 | 3.39 | |
| 30 | 0.2 | 7/0.20 | 3 | 6.6 | 95 |
| 0.35 | 19/0.16 | 3 | 6.8 | 53.1 | |
| 0.5 | 16/0.20 | 3 | 7 | 40.1 | |
| 0.75 | 24/0.20 | 3.4 | 8 | 26.7 | |
| 1 | 32/0.20 | 3.4 | 8.2 | 20 | |
| 1.5 | 30/0.25 | 3.6 | 9 | 13.7 | |
| 2.5 | 49/0.25 | 3.6 | 9.4 | 8.21 | |
| 4 | 56/0.30 | 3.8 | 10.5 | 5.09 | |
| 6 | 84/0.30 | 3.8 | 11.2 | 3.39 | |
